高级数据&高级GLSL

发表于 分类于

GLSL内建变量

顶点着色器

  1. gl_Position

这个在顶点着色器里面已经见的太多了，设置顶点的坐标这便是它全部的功能。

  1. gl_PointSize

这个变量可以在顶点着色器中设置每个顶点像素的宽高，但是一般是被禁用的，需要用glEnable(GL_PROGRAM_POINT_SIZE)进行开启。

  1. gl_VertexID

这个变量记录了当前绘制顶点的索引，如果不是使用glDrawElements的话就会是从绘制开始已经绘制了的顶点的数。

片段着色器

  1. gl_FragCoord
    gl_FragCoord是片段着色器中记录每个像素的x、y以及深度信息的变量。

  2. gl_FrontFacing
    这个变量是bool类型，主要是判断当前像素是否是正面，如果是正面便设为true反面则为false。

  3. gl_FragDepth
    这个变量用来控制片段的深度值，虽然gl_FragDepth.z是深度值，但它只是可读的变量，所以要改变深度值要用gl_FragDepth。
    但是如果使用了这个变量着色器将不会进行提前深度测试，因为提前深度测试在深度着色器之前运行，如果使用了这个变量，那么着色器将无法得知最终的深度值。

接口块

接口块可以将我们要传递的数据进行打包，例如我们可以声明一个这样的接口块：

1
2
3
4
5
6
out VS_OUT{
    vec3 Postion;
    vec3 Normal;
    vec2 Texcoord;
    mat4 Projection;
} vs_out;

可以看到接口块的声明和结构体非常相似，其中out和之前功能一样，也是表示输出和输入，然后VS_OUT则是接口块名称，最后vs_out则是实例名称。然后在下一个着色器我们可以这样声明来接收：

1
2
3
4
5
6
in VS_OUT{
    vec3 Postion;
    vec3 Normal;
    vec2 Texcoord;
    mat4 Projection;
} fg_in;

其中接口名必须要求是一样的，但是实例名可以随便，因此我们可以取一个和着色器相对应的名字，例如在片段着色器则取名为fg_in。
接口块可以方便我们对变量进行管理，同时还可以快速的声明数组，例如这样我们就声明了一个接口块数组:

1
2
3
4
5
6
out VS_OUT{
    vec3 Postion;
    vec3 Normal;
    vec2 Texcoord;
    mat4 Projection;
} vs_out[];

Uniform缓冲对象

Uniform缓冲对象也叫(Uniform Buffer Object,UBO),它可以让我们在多个着色器中共享数据。例如如果我这样声明:

1
2
3
4
5
6
7
8
9
layout (std140) uniform ExampleBlock
{
    float value;
    vec3  vector;
    mat4  matrix;
    float values[3];
    bool  boolean;
    int   integer;
};

这样凡是声明了同样的Uniform块的着色器都将得到这些数据。

Uniform块布局

由于uniform块最终要存储到UBO缓冲对象中，而缓冲对象也只是CPU为你预留的一块内存区域，就像VBO一样，在glBufferData之后还是需要glVertexAttribPointer()来指明每个部分对应着着色器中的location=x，同样UBO也需要你指明，但是这里不再是像VBO那样需要自己手动设置，UBO会通过提前设置好的布局来指定数据，也就是上面着色器中的std140。
std140只是众多布局的一种，但是也是最好设定数据的，我们只需要按照它的这种布局规则将数据填入相应的位置即可。首先每种数据类型都会有基准对其量和对齐偏移量，基准对其量指的是每种数据的大小，每四个字节对应一个N，这里是几个基本数据的大小说明。

而对齐偏移量其实就是数据在内存中开始位置的偏移量，但是这里需要说明的是对齐偏移量必须是基准对其量的整数倍，也就是说，例如前面有个float变量只用了四个字节，但是紧随其后的vec3变量不能直接从四字节后开始，而是要从第十六个字节开始，因为vec3的基准对其量是16，所以它对其偏移量只能是16、32、64…等等。因此这样就导致了std140布局并不是最节省空间的布局，相反它中间可能会有很多这样的“空隙”。

使用Uniform缓冲对象

我们以这样一个Uniform块为例说一下Uniform缓冲对象要如何使用：

1
2
3
4
layout(std140) uniform Matrices{
    mat4 Projection;
    mat4 View;
};

我们在着色器里面声明了这样一个Uniform块，对应的我们需要创建一个Uniform缓冲对象

1
2
unsigned int UBO;
glGenBuffers(1,&UBO);

之后和VBO一样，也需要绑定然后再填充数据

1
2
3
glBindBuffer(GL_UNIFORM_BUFFER,UBO);
glBufferData(GL_UNIFORM_BUFFER,2*sizeof(mat4),NULL,GL_STATIC_DRAW);
glBindBuffer(GL_UNIFORM_BUFFER,0);

这里可以注意到，我们首先并没有直接填写数据，这是因为UBO的数据要按照stb140的规则来（前面讨论的），所以我们后面便使用glBufferSubData来填写数据

1
2
3
4
glBindBuffer(GL_UNIFORM_BUFFER,UBO);
glBufferData(GL_UNIFORM_BUFFER,2*sizeof(mat4),NULL,GL_STATIC_DRAW);
glBufferSubData(GL_UNIFORM_BUFFER,0,sizeof(mat4),value_ptr(projection));
glBufferSubData(GL_UNIFORM_BUFFER,sizeof(mat4),sizeof(mat4),value_ptr(View));

这里还需要说明的是，glBufferSubData的参数，第一个便是绑定到的缓冲，第二个数据的起始位置，第三个是数据的长度，第四个便是数据的地址。这样我们就算是把数据成功绑定到UBO缓冲中了，但是这样还没结束，我们要知道Uniform块我们可以申请很多个，UBO我们也可以申请很多个，那么它们之间改如何对应呢？所以接下来就要开始将Uniform块和UBO缓冲绑定起来。

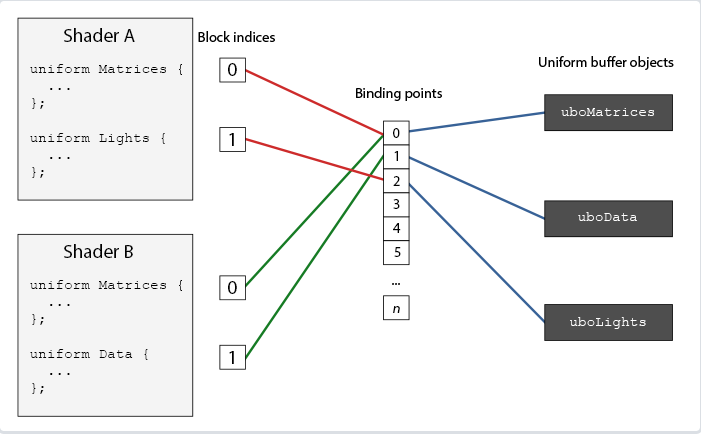

绑定点

我们是通过绑定点的方式来将Uniform块和UBO缓冲结合在一起的，也即是绑定到同一个绑定点的Uniform块将拥有相同的UBO缓冲，也即拥有相同的数据

首先先使用glUniformBlockBinding函数将Uniform块绑定到绑定点上，这个函数的参数是第一个是着色器程序Id，第二个是Uniform块索引，第三个是绑定点序列，而Uniform块则是这个Uniform块在这个着色器程序里面的唯一标识，需要通过glGetUniformBlockIndex(Shader_ID,Uniform_Name)函数获取。
UBO这里相对简单，只需要使用glBindBufferBase或者glBindBufferRange来绑定，后者比前者多了范围参数，可以指定绑定UBO缓冲中的哪一部分。

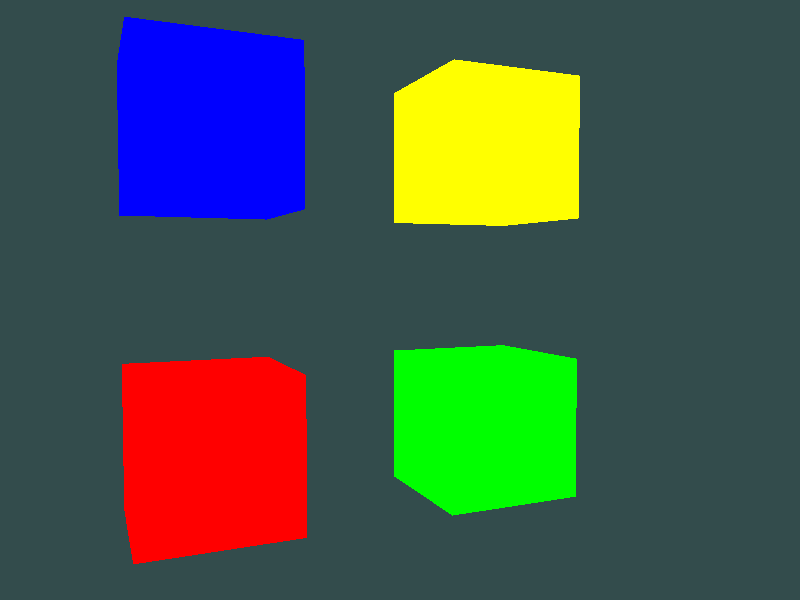

最后我们的Uniform块和UBO便设置完成并绑定到一起了，我们可以使用Uniform缓冲来储存一些常用的数据，例如Projection矩阵或者是View矩阵，这样我们只需要进行一次改变便可以将所有绑定相同的Uniform块的数据同步更新。最后欣赏一下微软图标:-),其中的四个正方体只有Model矩阵不同，所以就用Uniform块储存了Projection矩阵和View矩阵。
